Séquence 3 — 3ème

Chaînes d'énergie & d'information

Activité 1

Comment l'énergie est-elle utilisée dans un OST ?

🔧 Savoir-faire : Élaborer un schéma bloc de la chaîne d'énergie d'un OST

📘 Savoir : Identifier les formes d'énergie et les constituants qui les convertissent ou les transmettent

🤝 Savoir-être : Observer et échanger en groupe pour construire une représentation commune

D'où vient l'énergie électrique qui fait bouger cet objet ?

🔌 De la prise murale (le réseau électrique).

Mais qu'est-ce qui produit cette énergie électrique qui nous arrive par les prises murales ?

⚡ Les centrales électriques : centrale nucléaire, éolienne, barrage hydraulique, panneaux solaires, centrale thermique (gaz, charbon)…

🔄 Voici les maquettes

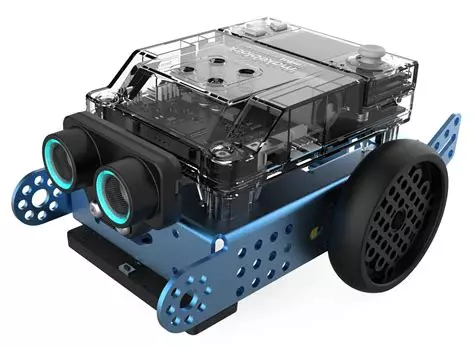

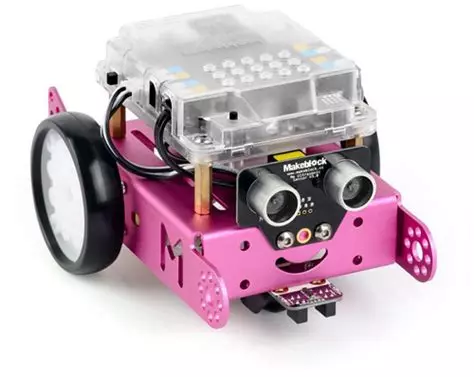

Maquette AmBot2 Robot mBot2

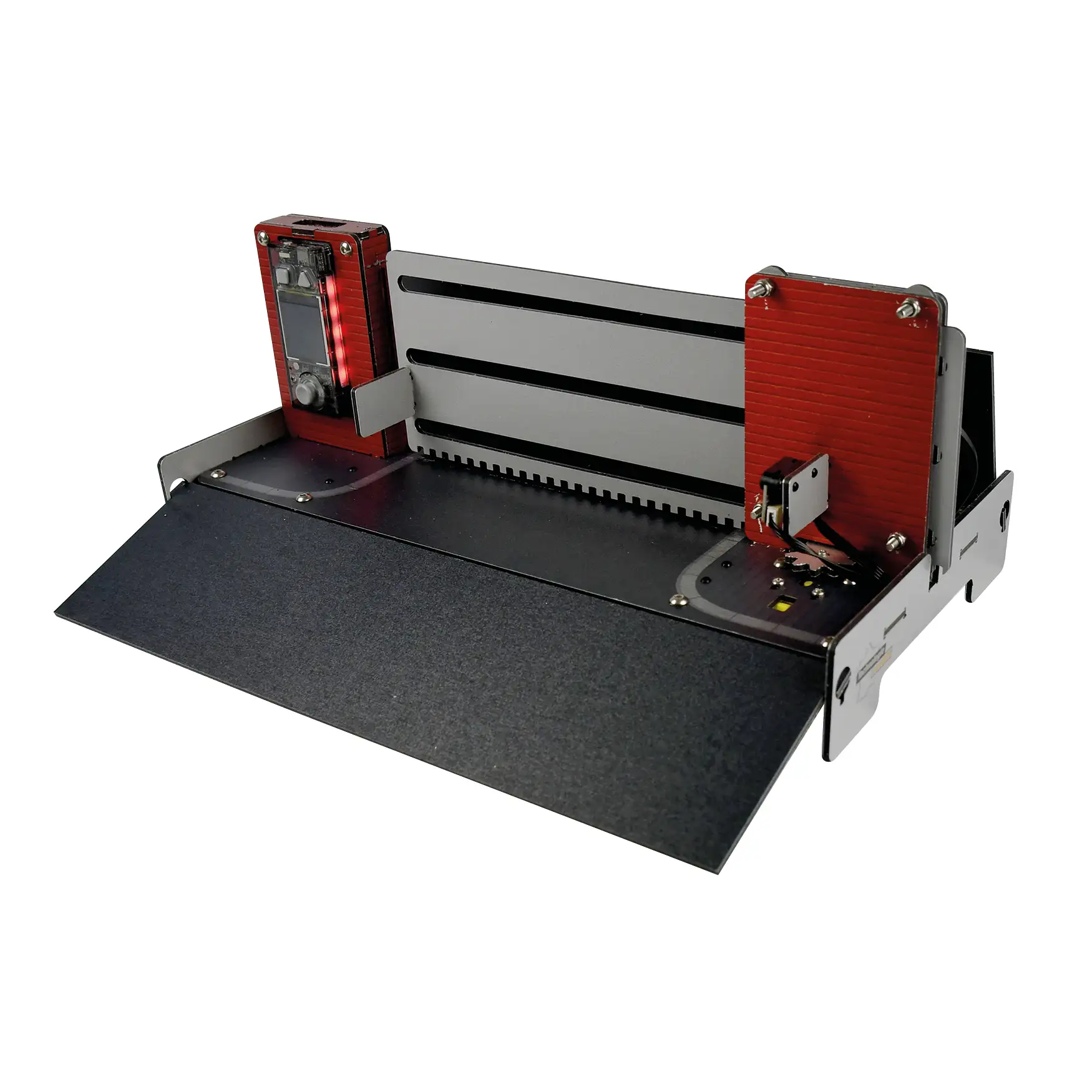

Maquette BPortail coulissant Maquette du portail coulissant

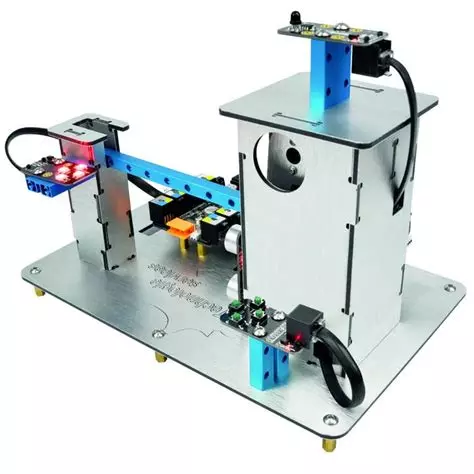

Maquette CPortail péage / barrière Maquette de la barrière de péage

Pour deux de ces maquettes, vous allez devoir faire la chaîne d'énergie.
Afin de vous aider, voici un guide de la chaîne d'énergie du robot mBot2 : ses éléments et un exemple de chaîne d'énergie qu'il vous faudra adapter.
📘 Guide dans les diapos suivantes ➡️

⚡ Qu'est-ce qu'une chaîne d'énergie ?

Voici un exemple de chaîne d'énergie :

1 ALIMENTER fournir l'énergie de départ

Élément 1

→

2 STOCKER optionnel — garder l'énergie en réserve

Élément 2

→

3 DISTRIBUER autoriser ou couper le passage de l'énergie

Élément 3

→

4 CONVERTIR transformer l'énergie en une autre forme

Élément 4

→

5 TRANSPORTER faire circuler le mouvement jusqu'à l'action

Élément 5

➡️ Sur chaque flèche, il faut indiquer la forme d'énergie qui circule (par exemple : énergie électrique).

1️⃣ Observation — Alimenter et stocker

🤖 Exemple : mBot2

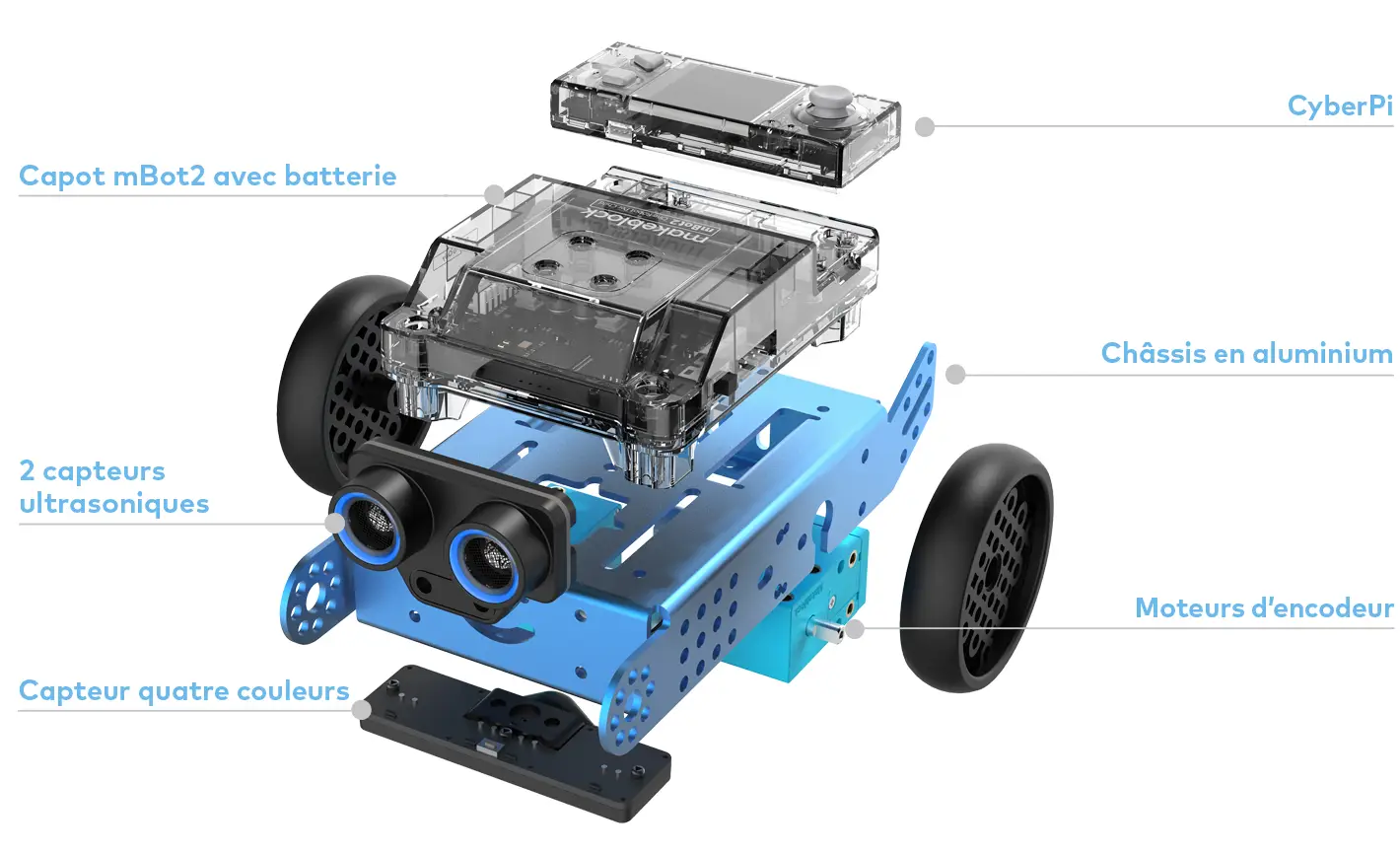

Vue éclatée du mBot2 : CyberPi, capot avec batterie, châssis, capteurs, moteurs d'encodeur

Sur votre objet, repérez d'où vient l'énergie de départ (pile, batterie, secteur) et si elle est stockée quelque part avant d'être utilisée.

2️⃣ Observation — Distribuer et convertir

🤖 Exemple : mBot2

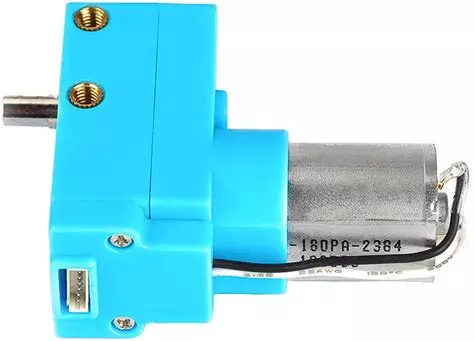

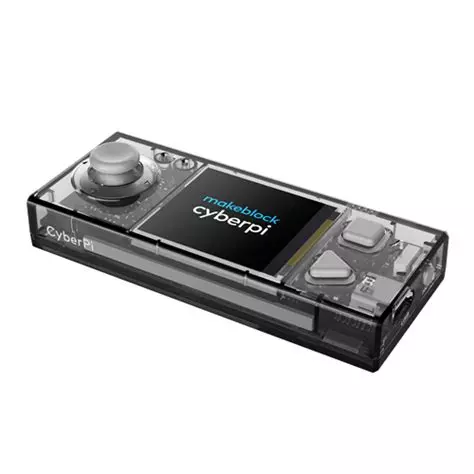

Repérez ce qui autorise le passage de l'énergie (bouton, interrupteur, carte électronique) puis ce qui la transforme en mouvement (moteur, vérin).

3️⃣ Observation — Transporter

🤖 Exemple : mBot2

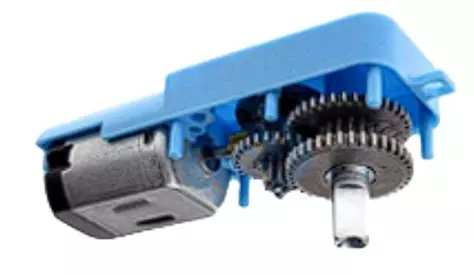

Repérez ce qui transporte le mouvement produit jusqu'à l'action finale (engrenages, courroie, crémaillère, roues).

🤖 Faites la chaîne d'énergie pour le robot mBot2

Remettez ces étapes dans l'ordre, reliez-les par des flèches (une flèche sort de chaque bloc), puis indiquez sur chaque flèche la forme d'énergie qui circule.

CONVERTIRMoteur

STOCKERBatterie

TRANSPORTERRoue

CONVERTIRLED

ALIMENTERChargeur

DISTRIBUERCyberPi et module de sortie (intégré)

CONVERTIRBuzzer

TRANSPORTERCâbles

⚡ Énergies à placer sur les flèches : énergie électrique énergie lumineuse énergie cinétique

Indice : une même énergie peut servir plusieurs fois, et 3 flèches sortent du bloc DISTRIBUER.

Deuxième cas au choix :
Réalisez la chaîne d'énergie du portail coulissant ou de la barrière de parking.

🗣️ Mise en commun

mBot2

Portail coulissant

Portail péage / barrière

Un îlot par objet (mBot2, portail coulissant, portail péage) présente son schéma bloc à la classe.

📝 Synthèse à construire

Remettez les mots-clés dans l'ordre pour reconstituer la phrase de synthèse.

distribuer, expliquant comment l'énergie est répartie les étapes suivantes : La chaîne d'énergie stocker si besoin, Elle met en avant convertir et transporter. est un schéma de blocs fonctionnels d'un système technique. Alimenter,

🎯 Je sais élaborer un schéma bloc de la chaîne d'énergie d'un OST.

🔐
